Geometrische Vermessung für Schienenfahrzeuge (CBM)

Messsoftware zur Qualitätskontrolle an Schienenfahrzeugen

Die zuverlässige Bestimmung und Sicherung geometrischer Daten ist die Basis jeder guten Qualitätskontrolle. Aus diesem Grund wurde die Applikation CBM 305 entwickelt, welche den gesamten Messprozess steuert und überwacht. Das System ist in der Lage mit einem Minimum an Instrumentarien automatisierte Qualitätskontrollen im Bereich des Schienenfahrzeugbaus und der Instandsetzung durchzuführen. Dabei werden die Systeme zur Eckkraftmessung (bspw. EKM 305) und zur Geometriebestimmung (i.d.R. Tachymeter oder Lasertracker) vernetzt, um einen durchgängigen Datenfluss zu gewährleisten. Durch die Kombination beider Systemlösungen können während des gesamten Messprozesses Plausibilitätskontrollen (Ist-Soll- Vergleich) durchgeführt und somit ein Höchstmaß an Fehlerfreiheit sichergestellt werden.

Zeitraubende Wiederholungsmessungen gehören damit der Vergangenheit an. Zur Betrachtung, statistischen Analyse und Archivierung der Messdaten kann sowohl die CBM-Datenbank, als auch die Exportmöglichkeit in andere Dateiformate genutzt werden.

Die Daten können somit unabhängig vom Messraum oder dem Standort des Messrechners genutzt werden. Demzufolge können entsprechende Messprotokolle automatisch generiert werden und geben damit lückenlos Auskunft über den qualitätsbezogenen Lebenszyklus des Prüflings. Zur maximalen Flexibilität erfolgt die Konfiguration der Messung in der Anwendung selbst. Damit kann die Software auf die örtlichen Gegebenheiten und den spezifischen Wagentyp angepasst werden. Unter anderem sind folgende Einstellungen möglich:

  • Freie Konfiguration des Messablaufes
  • Freie Konfiguration der Wagenkastendaten (Messdaten, Maße, …)
  • Freie Konfiguration des Messprotokolls und der Datenvisualisierung
  • Administrationslevel zur Benutzersteuerung (Rechtevergabe)
  • Dirkete Ansteuerung verschiedener Instrumente (Tachymeter, Lasertracker)
  • Ansteuerung weiterer Instrumente über SpatialAnalyzer-Schnittstelle (NewRiverKinematics) möglich
  • Automatisierte Nivellierung den Wagenkasten (Kommunikation mit EKM)
Messsoftware nach Ihren Wünschen

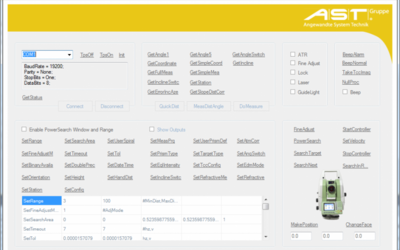

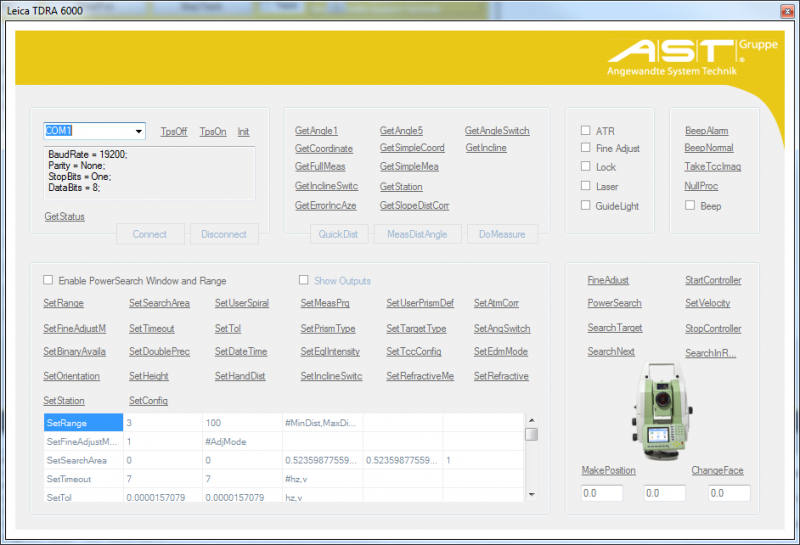

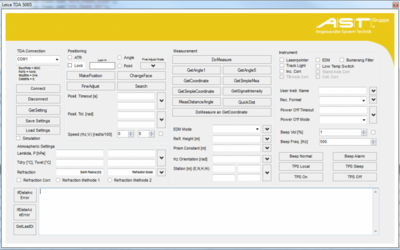

Für anspruchsvolle Anwendungen im Bereich der Industrievermessung kann in den wenigsten Fällen auf eine Standardsoftwarelösung zurückgegriffen werden. Aus diesem Grund entwickeln wir Spezialsoftware zur Steuerung von geodätischen Instrument und der Auswertung von Messdaten. Damit kann die Software auf Ihre speziellen Anforderungen zugeschnitten werden und bietet die Möglichkeit, neben der grundlegenden Messtechnik zur Geometriebestimmung andere Sensoren (bspw. Kraftsensoren) auszuwerten. Die Erstellung von Messplänen für die Verwendungen mit der Metrology-Software SpatialAnalyzer (NewRiverKinematics) oder die Integration der SpatialAnlayzer-Schnittstelle in eigene Software gehört ebenfalls zu unserem Aufgabenfeld.

Dienstleistungen Industrievermessung

Neben der gezielten Softwareentwicklung im Bereich der Industrievermessung bieten wir das komplette Spektrum der Datenaufnahme und Analyse von jeglichen Bauteilen/ Geometrien als Dienstleistung an. Dazu nutzen wir, abgestimmt auf die jeweiligen Genauigkeitsforderungen, verschiedene Tachymeter und Lasertracker. Im Bereich der Vermessung von Schienenfahrzeugen nutzen wird zur Datenakquise und Auswertung die im eigenen Haus entwickelte Software CBM 305. Je nach Anwendungsfall wird zudem die Metrology-Software SpatialAnalyzer (NewRiverKinematics) eingesetzt. Damit ist es uns ebenfalls möglich, Ihren Messablauf durch die Erstellung von zugeschnittenen Messplänen zu automatisieren.

Beispiele für Dienstleistungen in der Industrievermessung sind:

  • Geometrische Vermessung schienengebundener Fahrzeuge nach DIN25043
  • Bestandsaufnahmen (Soll-Ist-Vergleiche) mittel- / großvolumiger Freiformflächen und Bauteile komplexer Geometrien (beispielsweise auf Basis von CAD-Daten)
  • Einrichtungsarbeiten, exakte Positionierungen und Justagearbeiten im Industrieanlagen- und Maschinenbau

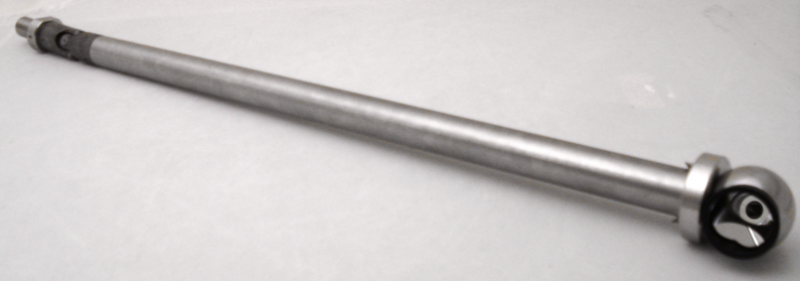

Adapterfertigung

Insbesondere für Anwendungen bei der Schienenfahrzeugvermessungen fertigen wird Adapter im eigenen Hause. Unsere Fertigung ist dabei nach ISO 9001:2008 zertifiziert und erfüllt damit höchste Genauigkeitsansprüche. Nach der präzisen Fertigung werden die Spezialadaper nochmals durch hochgenaue Tastersysteme kalibriert.

Für weitere Fragen stehen wir Ihnen gern zur Verfügung. Kontaktieren Sie uns bitte, um weitere Informationen zu erhalten.
